超聲波開發板信息【大禹電子】
發布者：大禹電子 發布日期：2023-07-24 瀏覽量：1116

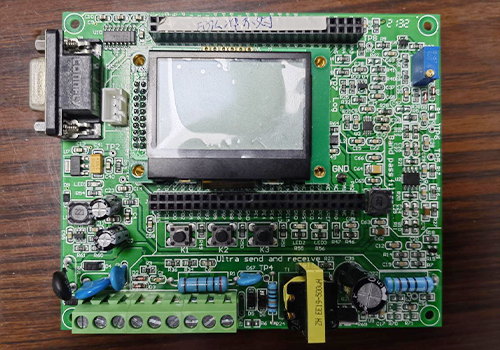

1、開發板整體圖片

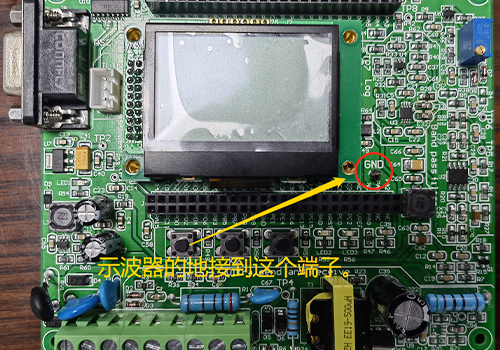

2、示波器的接地連接到電路板的哪個地方?

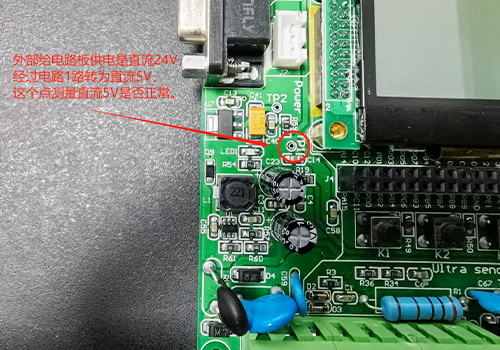

3、測試電路板的直流5V是否正常

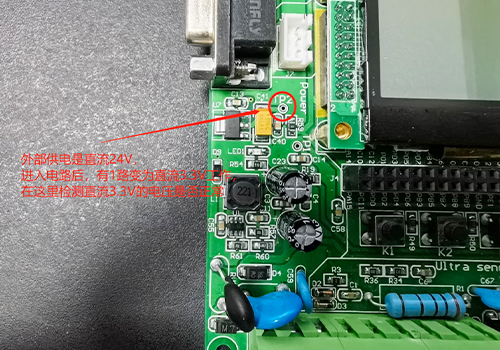

4、測試電路的直流3.3V是否正常
5、測量MCU輸出的方波是否正常

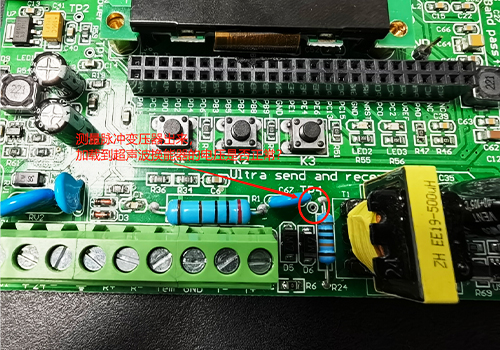

6、測量脈沖變壓器加載到超聲波換能器的信號是否正常

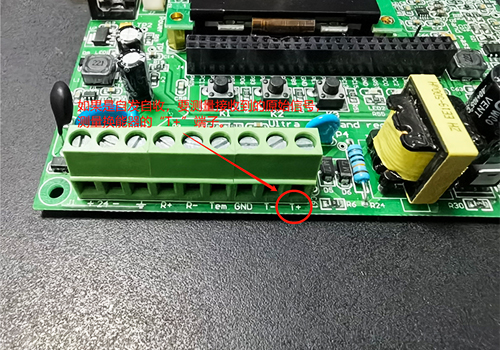

7、測量接收到的原始信號

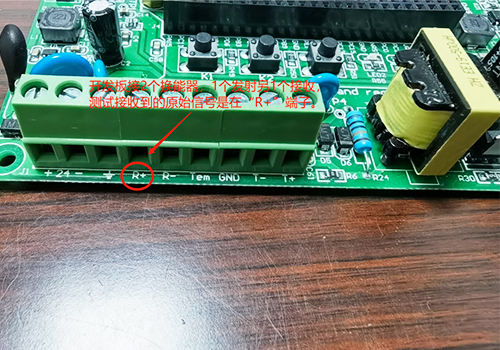

8、測量一發一收接收到的原始信號

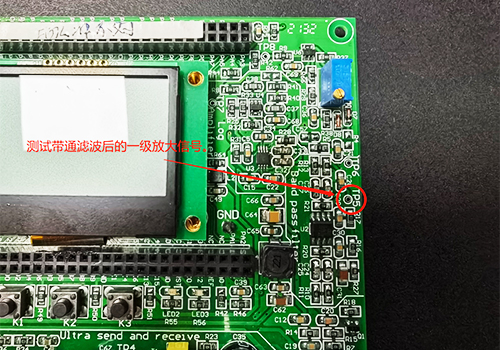

9、測試帶通濾波后的一級放大信號

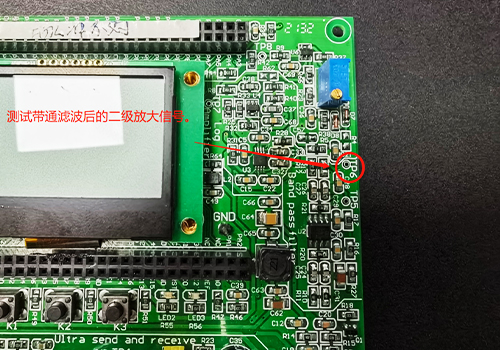

10、測試帶通濾波后的二級放大信號

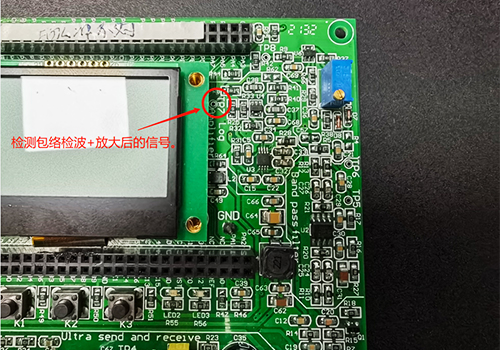

11、測試包絡檢波+放大后的信號
大禹電子產品主要四大類：工控儀表、工業傳感器、海洋設備、超聲波換能器。產品應用場景：超聲波測距，監測水位/流速/流量/泥位/水深等，水下通信/定位/避障。
