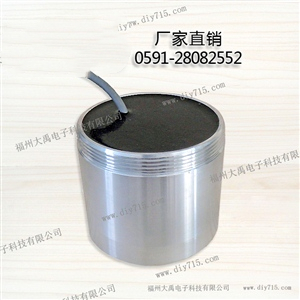

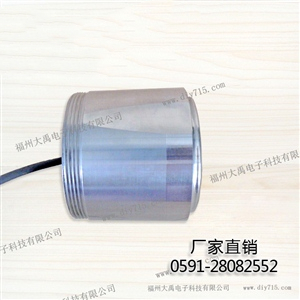

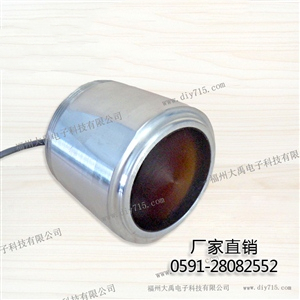

40KHz斷軌檢測橫波探頭
名稱：40KHz斷軌檢測橫波探頭
型號：DYZH-40-200
量程：200m
頻率：40KHz±3KHz
工作電壓：峰值電壓＜1500VPP
本產品適用于：遠距離鋼軌檢測，探傷等等！
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標
名 稱 | 40KHz斷軌檢測橫波探頭 | 工作溫度 | -40～+80℃ |
型 號 | DYZH-40-200 | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 40KHz±3KHz | 外殼材質 | 弱酸弱堿環境下可以使用（POM） |
量 程 | 200m | 用 途 | 遠距離鋼軌檢測，探傷 |
等效阻抗 | 600Ω±20％ | 安裝尺寸 | 無 |
電容量 | 3900pF±20％ @1KHz | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500VPP | 重 量 | 405g±5％ |
二、換能器的接線說明
分體：兩芯帶屏蔽，紅：換能器＋，黃換能器－，黑或者黃屏蔽線

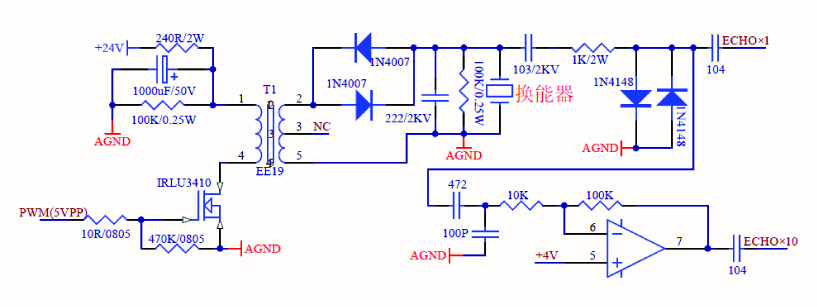

三、換能器的測試電路原理圖

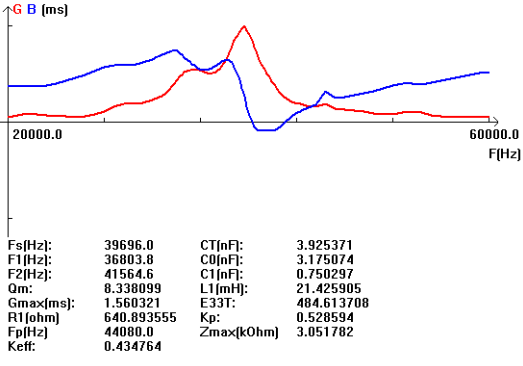

四、換能器的導納曲線圖
五、換能器的產品結構圖
