110KHz防腐型換能器A型
名稱：110KHz防腐型換能器A型
型號：DYA-112-02A
量程：0.15～2m
工作溫度：-40～+80℃
頻率：105KHz±5%
工作電壓：峰值電壓＜850 Vpp
本產品適用于：超聲波液位計，超聲波傳感器
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

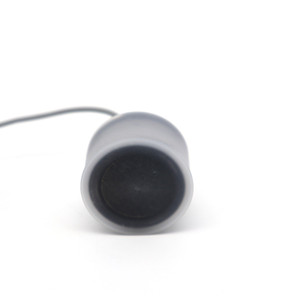

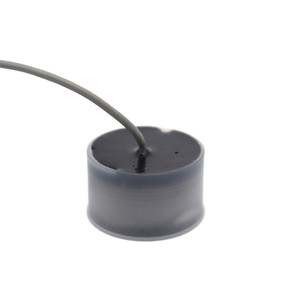

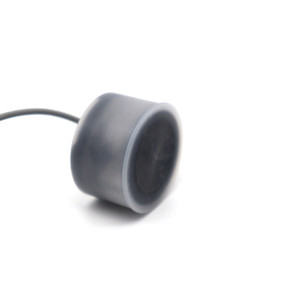

項目 | 技術指標 | 實物圖片 |
名稱 | 110KHz防腐型換能器A型 |
|
型號 | DYA-112-02A | |
頻率 | 105KHz±5% | |
建議量程 | 0.15～2m | |
最小阻抗 | 200Ω±20％ | |
電容量 | 1600pF±20％ @1KHz | |
靈敏度 | 空驅動電壓：300Vpp，距離0.3m， 回波幅度90mV | |
工作電壓 | 峰值電壓＜850 Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤3公斤或者0.3MPa | |
角度 | (波束寬度)半功率角@-3dB:6.9°±10%， 銳度角:16.2°±10% | |
外殼材質 | PVDF | |
用途 | 超聲波液位計，超聲波傳感器 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 21g±5％ | |
接線說明 | 一體式接口：紅：換能器＋，白：換能器－，黑：屏蔽線，（默認不帶溫度傳感器） | |

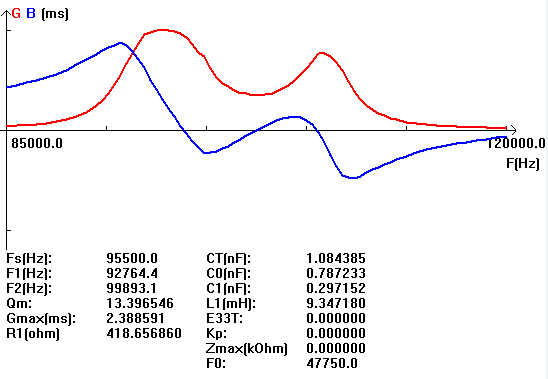

二、換能器的導納曲線圖

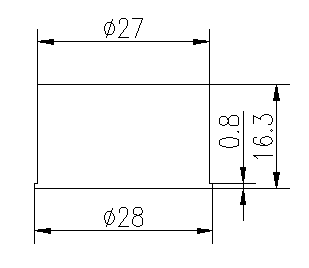

三、換能器產品結構圖
