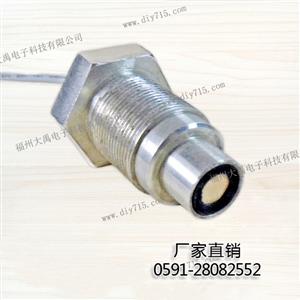

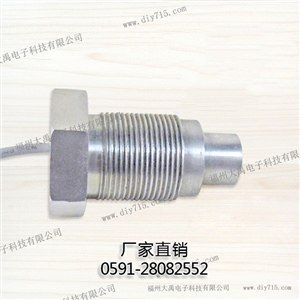

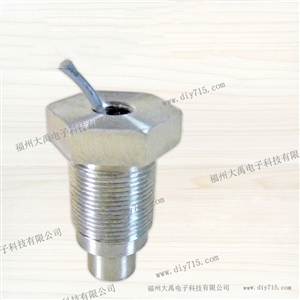

1m量程超聲波換能器 DYA-200-01J
名稱：1m量程超聲波換能器
型號：DYA-200-01J
量程：0.10～1.5m
盲區：0.10m
頻率：200KHz±6KHz
工作電壓：峰值電壓＜1000VPP
本產品適用于：超聲波液位計，監控，防撞，安防
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標
名 稱 | 1m量程超聲波換能器 | 工作溫度 | -40～+80℃ |
型 號 | DYA-200-01J | 壓 力 | ≤8公斤或者0.8MPa |
頻 率 | 200KHz±6KHz | 角 度 | (波速寬度)半功率角@-3dB:6°±2 銳度角:15°±4 |
量 程 | 0.10～1.5m | 外殼材質 | 弱酸弱堿環境下可以使用（不銹鋼） |
等效阻抗 | 550Ω±20％ | 用 途 | 超聲波液位計，監控，防撞，安防 |
電容量 | 530pF±20％ @1KHz | 安裝尺寸 | 螺紋：M27*1.5 |
靈敏度 | 帶載驅動電壓800Vpp，距離0.3m 回波幅度30mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1000VPP | 重 量 | 195g±5％（線長：20cm） |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 選配 | 無 | 選配 |
三、換能器的接線說明
一體式接口 信號線：紅、換能器＋，白、換能器－，黑、屏蔽線
默認不帶溫度傳感器.

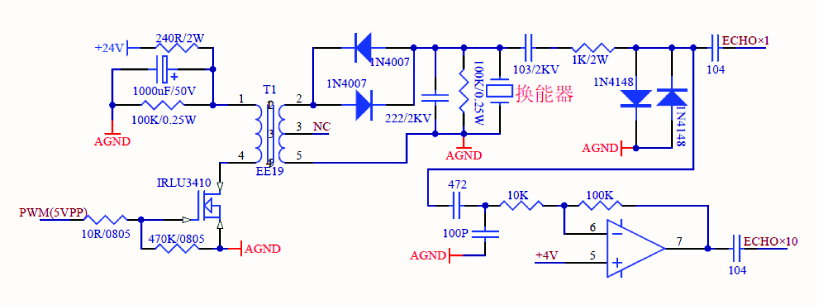

四、換能器的溫度傳感器原理圖，測試電路原理圖

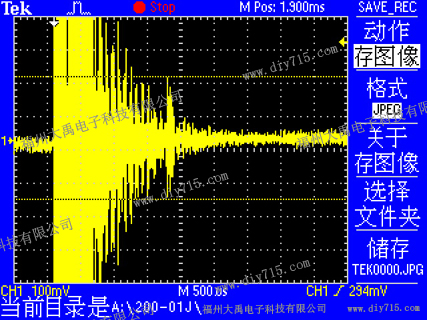

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

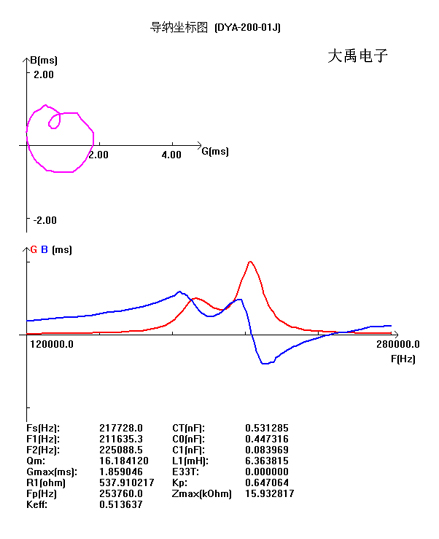

六、換能器的導納曲線圖

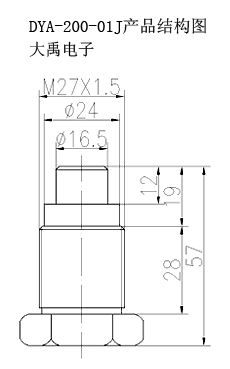

七、換能器的外形尺寸圖
